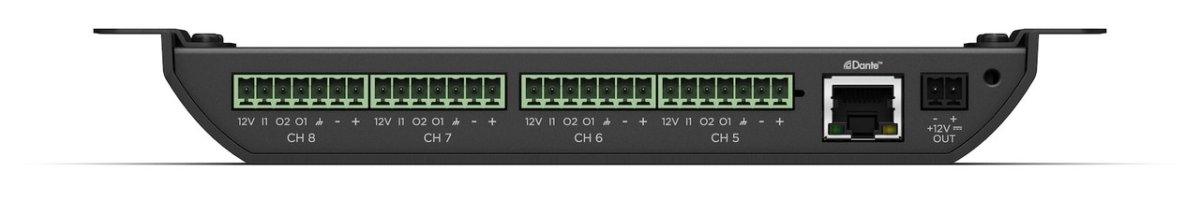

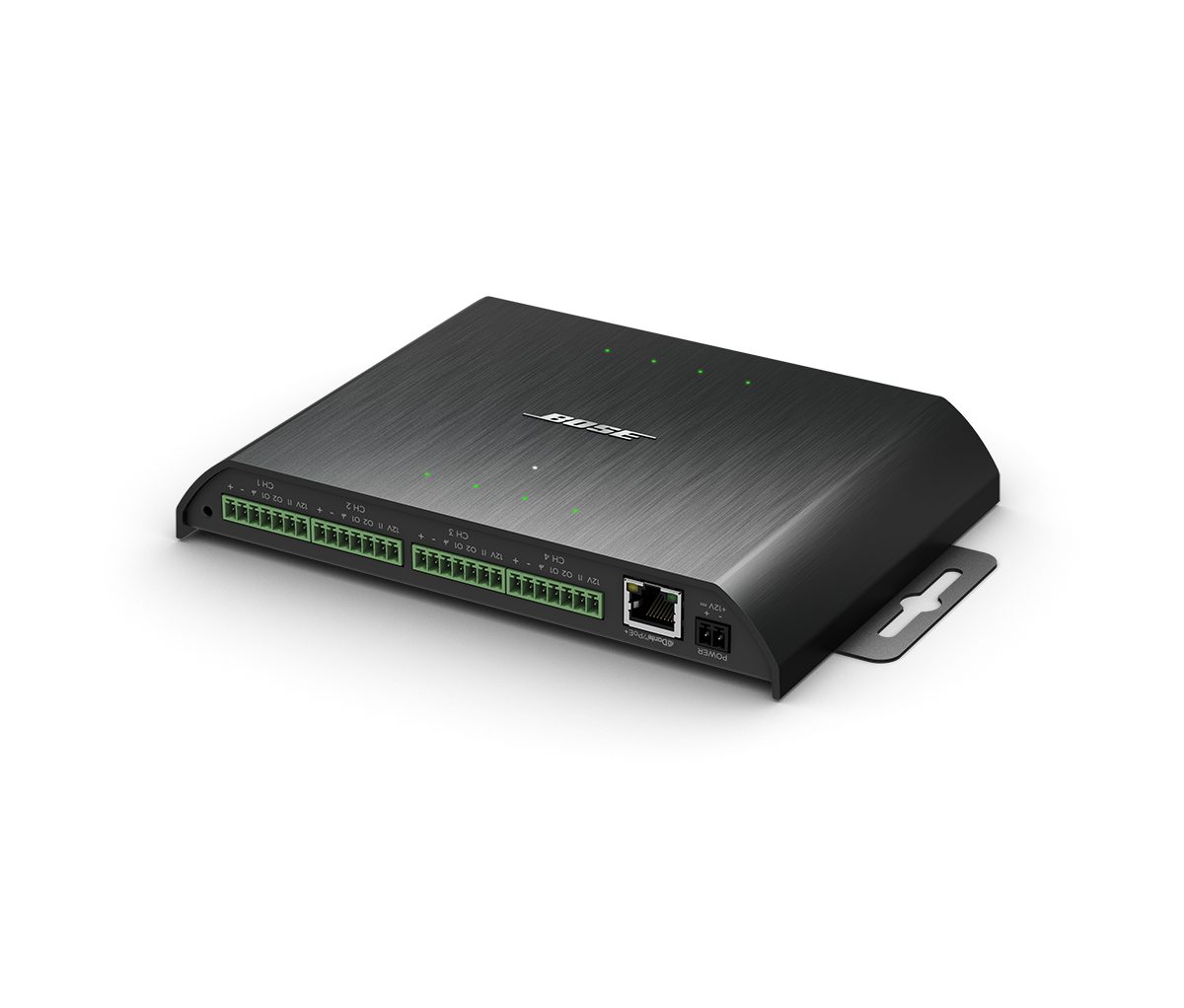

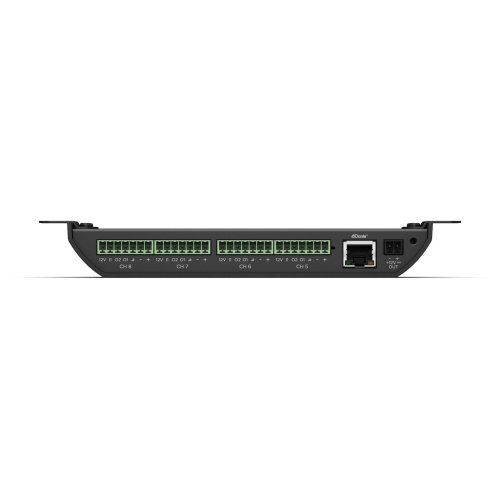

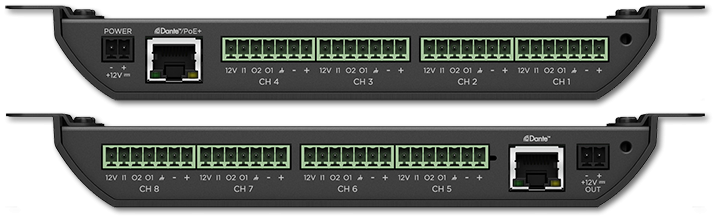

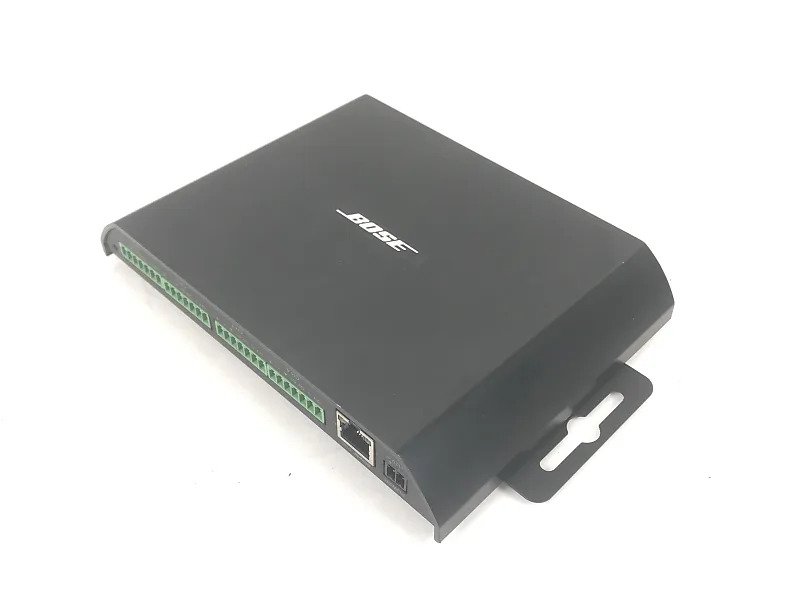

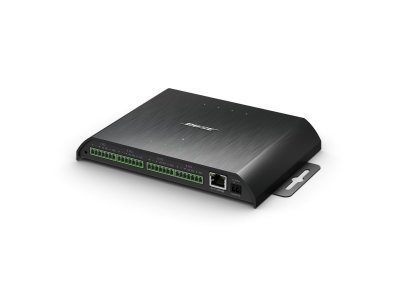

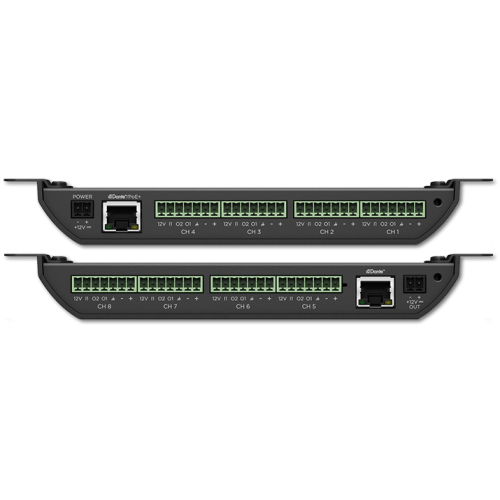

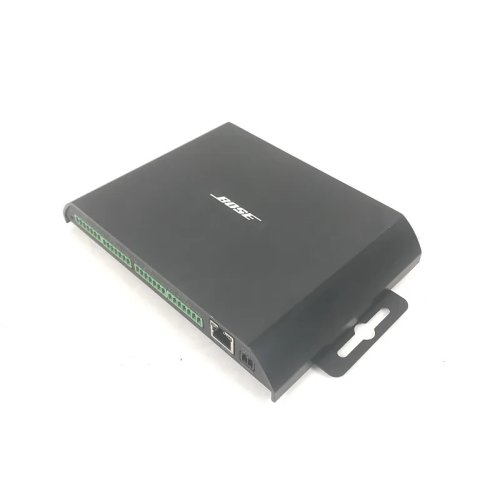

Bose ControlSpace EX-8ML Moduł konferencyjny do podłączenia 8 mikrofonów
Zoptymalizowany do użytku z EX-1280C, EX-12AEC i EX-440C, punkt końcowy EX-8ML Dante to wygodne i ekonomiczne rozwiązanie umożliwiające podłączenie do 8 mikrofonów konferencyjnych za pomocą jednego kabla Cat 5/6. Niezależnie od tego, czy jest używany pod stołem konferencyjnym, połączony łańcuchowo z innymi EX lub punktami końcowymi, czy też wolnostojący w stojaku, EX-8ML dodaje 8 wysokiej jakości wejść mikrofonowych/liniowych, 8 GPI i 16 GPO do sieciowego systemu audio. Automatyczne wykrywanie, programowanie metodą „przeciągnij i upuść", automatyczne wyznaczanie tras i uproszczona kontrola logiki w programie ControlSpace Designer sprawiają, że konfiguracja EX-8ML jest łatwa. Zadania takie jak konfigurowanie stanu diody LED mikrofonu i czynności wyciszania mikrofonu są znacznie uproszczone w programie ControlSpace Designer bez konieczności programowania zewnętrznego systemu sterowania.
Aplikacje
Zaprojektowany do szerokiego zakresu zastosowań, w tym:
- Sale konferencyjne
- Średnie/duże sale konferencyjne
- Sale sądowe
- Nauka na odległość
- Audytoria
- Przestrzenie wielofunkcyjne
TECHNICAL SPECIFICATION
AMPLIFICATION
Frequency Response
20 Hz – 20 kHz (±1 dB)
THD+N
< 0.01% at any gain setting, input signal 3 dB below maximum
AUDIO INPUTS, ANALOG
Channels
8 balanced, mic/line
Connectors
(8) 7-pin Euroblock, 3.81 mm, detachable
Equivalent Input Noise
-115 dBu at +45 dB gain
Gain Settings
0 dB, +15 dB, +30 dB, +45 dB, software-selectable
Input Impedance
> 1.8 kΩ at any gain setting
Maximum Input Level
+8 dBu at 0 dB gain
Phantom Power
48 VDC, software-selectable per input
AUDIO INPUTS/OUTPUTS, DIGITAL
Connectors
(1) RJ-45 Dante in / (1) RJ-45 Dante out
COMPLIANCE
EMC
FCC Part 15 Class A; UL 60950-1, 2nd edition, 2014-10-14, CAN/CSA C22.2 No. 60950-1-07, 2nd edition, 2014-10, IEC 60950-1:2005 (2nd edition)
CONTROL INPUTS
Control Inputs
(8) general-purpose (1 per audio input), 7-pin Euroblock, 3.81 mm
CONTROL OUTPUTS
Control Outputs
(16) general-purpose (2 per audio input), 7-pin Euroblock, 3.81 mm
ELECTRICAL
Connectors
(1) RJ-45 port / (1) Euroblock, 2 pins
LED Power Usage
12 VDC, 200 mA
PoE Class
Class 0 802.3at PoE+, PD-compliant
Power Consumption
5.6 W + 2 W phantom power (if used)
Power Range
12 VDC, daisy-chainable
GENERAL
Compatible with
ControlSpace EX-1280, ControlSpace EX-440C, ControlSpace EX-1280C, ControlSpace EX-12AEC, ControlSpace EX Endpoint Microphone Extension Cable, ControlSpace EX Endpoint Mounting Bracket
Software Applications
ControlSpace Designer 5.0 or later (Windows)
INDICATORS AND CONTROLS
LED Status Indicators
(1) power LED, (8) input signal status LEDs
PHYSICAL
Colors
Black
Mounting/Rigging Provisions
(2) mounting tabs
Operating Temperature
0 °C to 40 °C (32 °F to 104 °F)
Product Dimensions (H×W×D)
1.1 in × 8.4 in × 5.2 in (29 mm × 213 mm × 132 mm)
PRODUCT CODES
772045-0110
ControlSpace EX-8ML
INCLUDED IN PACKAGING
(1) ControlSpace EX-8ML
(1) installation guide
(1) mounting template
(10) cable ties
(2) 2-pin Euroblock connectors
(4) mounting screws
(8) 7-pin Euroblock connectors
