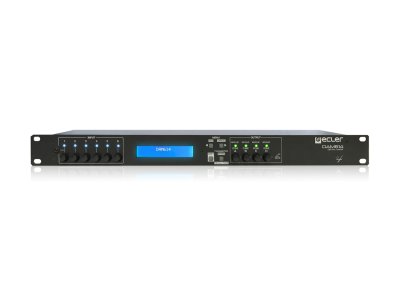

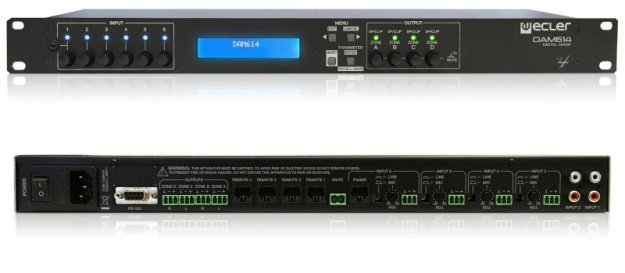

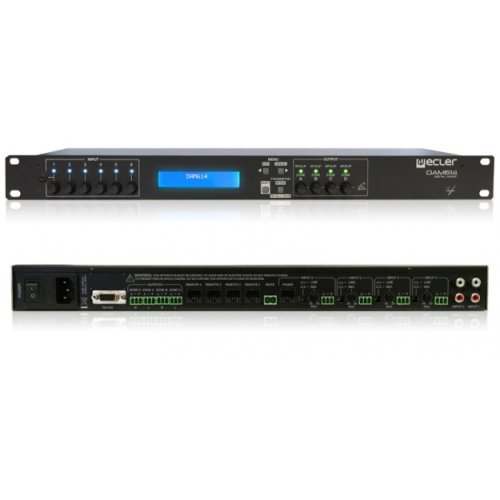

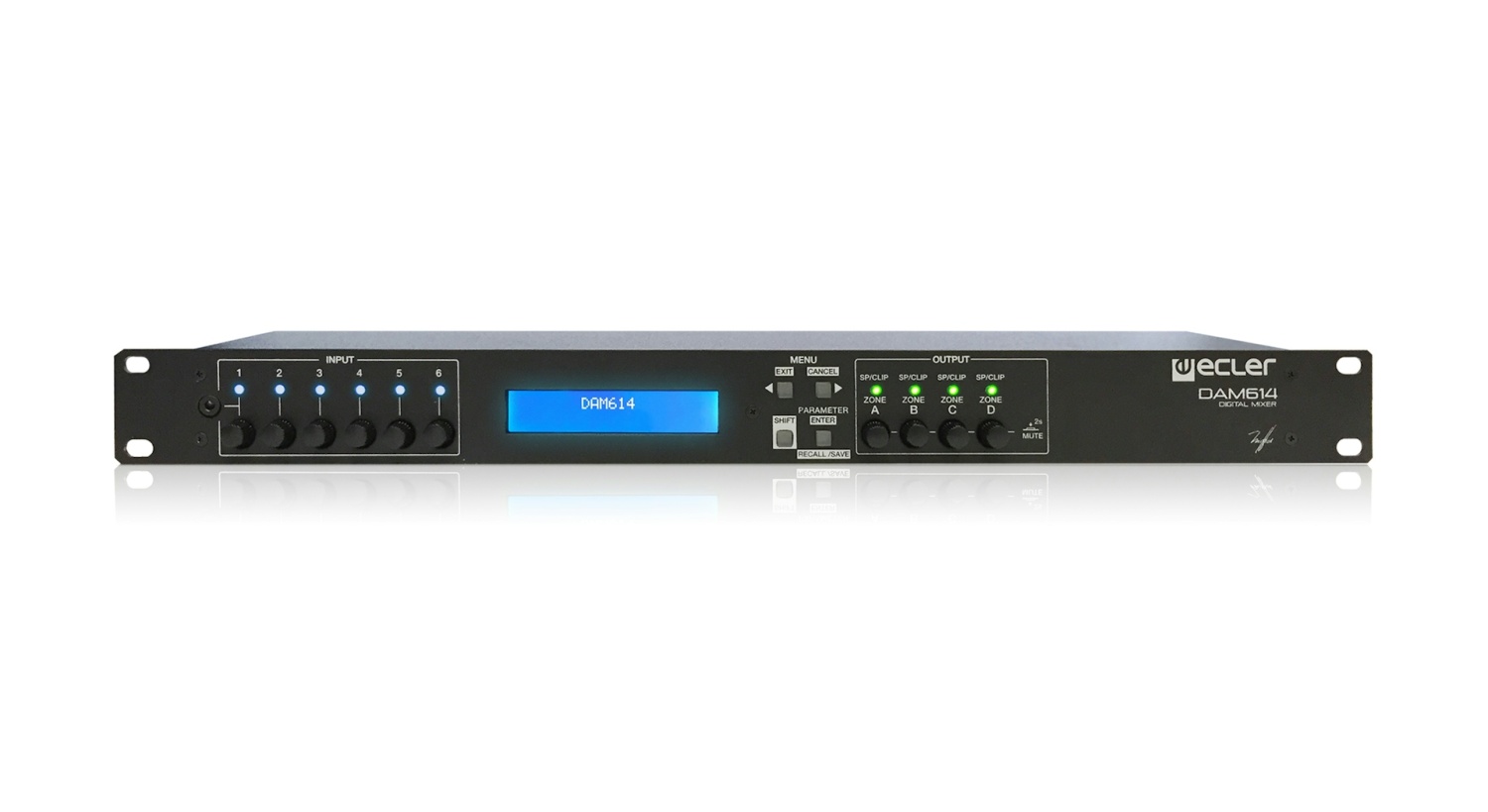

Ecler DAM614 cyfrowy mikser instalacyjny
Cyfrowy mikser instalacyjny z możliwością matrycowania. 4 wyjścia mono (lub 2 stereo), 2 wejścia liniowe stereo RCA oraz 4 wejścia mikrofonowo/liniowe. Wbudowany procesor DSP z graficznej equalizacji, crossover, bramki szumów dla wejść mikrofonowych, tłumienie sprzężeń
zwrotnych oraz kompresor/limiter. Możliwość sterowania poprzez port RS232, za pomocą panelu frontowego lub z wykorzystaniem darmowego oprogramowania EclerCOMM Manager. Dodatkowo 4 wejścia REMOTE służące do zdalnego wyboru źródła i kontroli głośności dla wybranych stref. Kompatybilny ze stacją przywoławczą MPAGE4.
Cechy
- DSP @ 24 bity / 48 kHz
- Wyświetlacz LCD na przednim panelu
- 6 cyfrowych pokręteł sterujących wejściem na panelu przednim (po jednym na wejście)
- 4 cyfrowe pokrętła sterujące wyjściem na panelu przednim (po jednym na wyjście)
- 4 klawisze na panelu przednim do regulacji parametrów i nawigacji po menu
- Przetwarzanie: - Niezależna kontrola poziomu dla każdego wejścia i wyjścia - Niezależny mikser dla każdej strefy wyjściowej - Filtry zwrotnicy dostępne dla każdego wyjścia - Niezależny 10-pasmowy korektor graficzny dla każdego wyjścia - Niezależny i regulowany filtr górnoprzepustowy dostępny dla wejść MIC/LINE - 2 priorytet poziomu Funkcja PAGER / DUCKER, wyzwalana przez wejścia MIC/LINE - Niezależna funkcja Noise Gate dla wejść MIC/LINE - Niezależna funkcja tłumienia sprzężeń zwrotnych dla wejść MIC/LINE - Regulowany czas opóźnienia dla 2 wyjść
Specs
DIGITAL ENGINE
Processor
24 bits 48kHz
AUDIO CONVERTERS
Sampling rate
48 kHz
Resolution
24 bit
Frequency response
ANALOGUE AUDIO INPUT PORTS
Number of input ports
IN1-2, LINE
IN3-6, MIC/LINE
Connection type
IN1-2: RCA female (minijack for duplicated IN1)
IN3-6: Terminal block (symmetrical)
Input sensitivity
IN1-2: 0 / -6dBV Internal jumper adjust. 0dBV factory default
IN3-6: -20 / -50dBV External potentiometer adjust
Input impedanc
IN1-2: >13kΩ
IN3-6: >24k electronically balanced
CMRR
IN3-6: >55dB (20Hz ÷ 20kHz)
Phantom power
IN3-6: +17,5 VDC (Internal jumper)
ANALOGUE AUDIO OUTPUT PORTS
Number of output ports
4, Line
Connection type
Terminal block (symmetrical)
Output impedance
300Ω electronically balanced
Crosstalk
>90dB, 20Hz ÷ 20kHz
CONNECTIVITY
Serial port
RS-232
Programing and control
EclerCOMM software or CA-NET protocol
REMOTE CONTROL CONNECTIONS
Digital remote controls
4, RJ-45
1, MUTE control
GPIs
x4 GPIs (0-10VDC) for volume control, x1 rear panel MUTE connector
ELECTRICAL
Power supply
DC supply ± 17,5 VDC
AC mains requirement
100-240VAC + External PSU 17.5VDC
AC mains connector
AC socket connector (IEC)
Power consumption
12W
PHYSICAL
Operating temperature
Min: -10°C ; 14°F
Max: 40°C ; 104°F
Operating humidity
<85% HR
Storage temperature
Min: -10°C ; 14°F
Max: 40°C ; 104°F
Storage humidity
<90% HR
Installation options
Desktop, 19" rack format
Optional accessories
WPa series or similar for remote control, MPAGE4
Dimensions
482,6 x 44 x 120 mm / 19.0 x 1.7 x 4.72 in. (WxHxD)
Weight
2.0 kg / 4.4 lb
Shipping dimensions
560 x 60 x 220 mm / 22.05 x 2.36 x 8.66 in. (WxHxD)
Shipping weight
2.6 kg / 5.73 lb
