Ecler DN44BOB matryca DANTE
Możliwość negocjacji ceny.

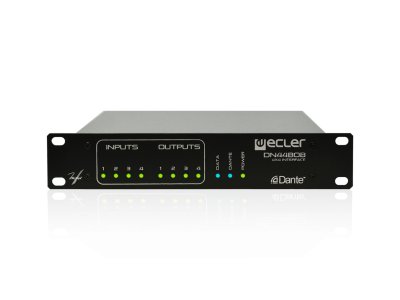

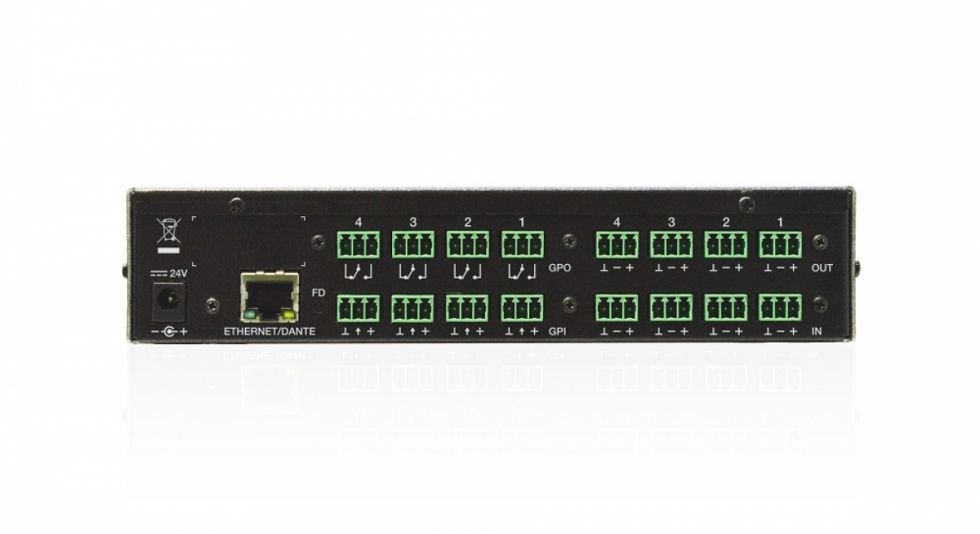

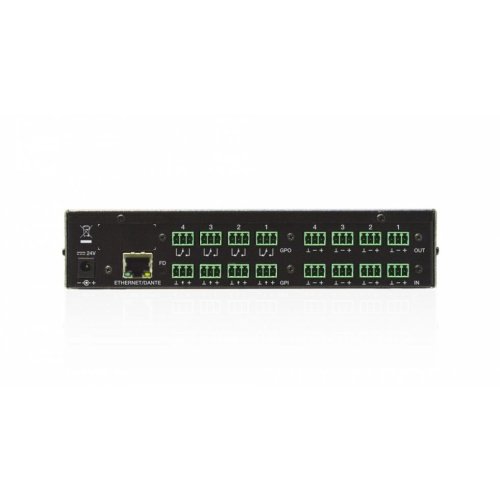

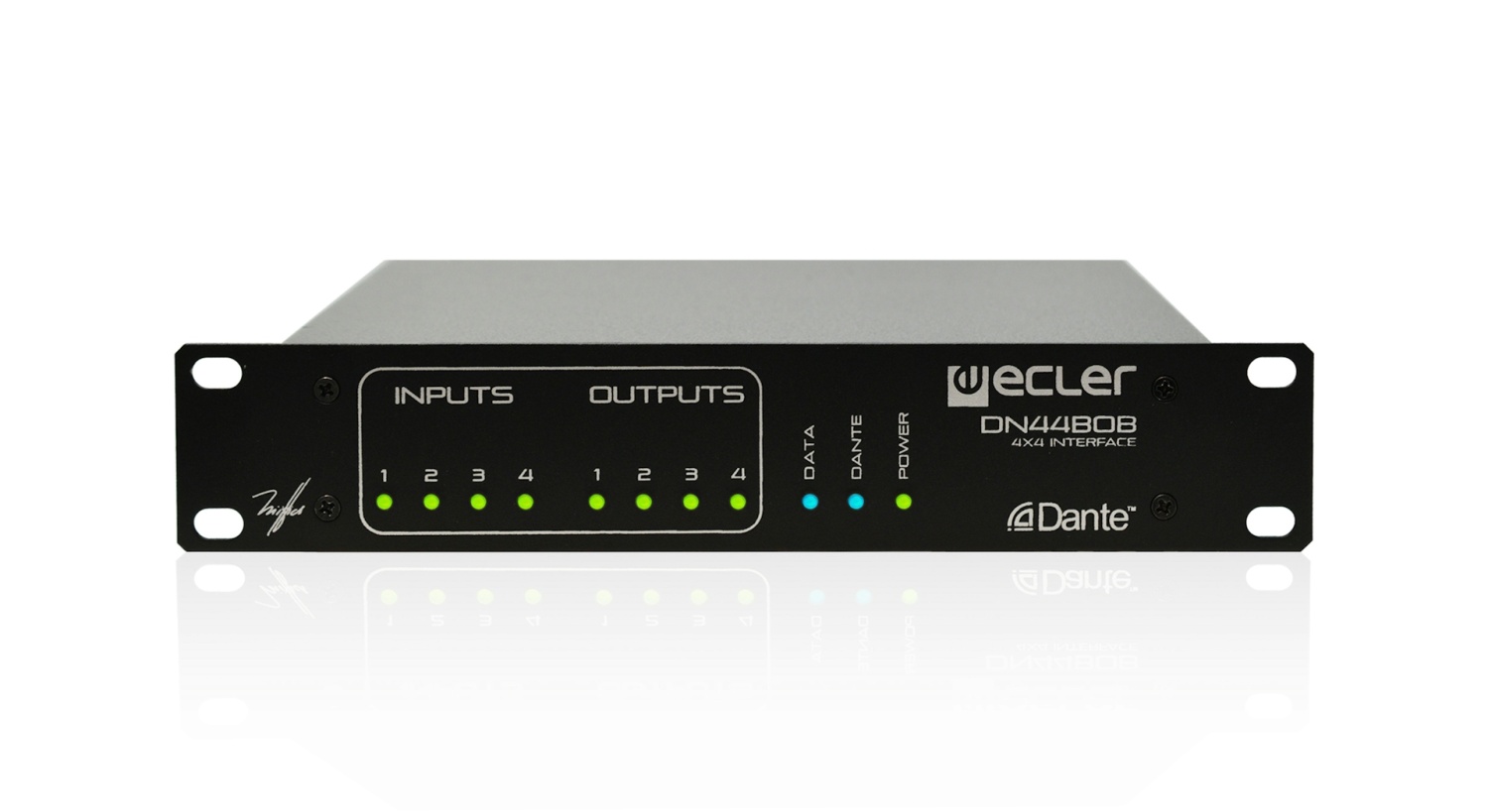

DN44BOB to 4 wejścia i 4 wyjścia DANTE (Audio Over IP) Break Out Box. Umożliwia konwersję 4 analogowych sygnałów audio na 4 kanały DANTE i przesłanie ich do sieci Ethernet LAN, a także pobranie 4 kanałów DANTE z sieci Ethernet i konwersję ich na analogowe sygnały audio. Zawiera 4 porty sterujące GPI (0-10VDC) i 4 porty sterujące GPO (przekaźniki NO/NC). Może być używany razem z produktami EclerNet DANTE lub jako samodzielny interfejs DANTE, razem z dowolnym urządzeniem audio, w tym analogowymi wejściami i/lub wyjściami audio.
Cechy
- Kompatybilny z Ethernetem, interfejsem, dźwiękiem DANTE i EclerNet
- 4 zbalansowane wejścia MIC/LINE, z zasilaniem Phantom i 3 poziomami czułości, złącze Euroblock
- 4 zbalansowane wyjścia LINE, złącze Euroblock
- 4 porty GPI (0-10VDC)
- 4 porty GPO, NO/NC
- Zestaw do montażu w stojaku zawiera: 1UHRMKIT + PUM3 — akcesoria do montażu w stojaku do montażu 2 urządzeń RU o połowie szerokości w 1 przestrzeni RU o standardowej szerokości lub do montażu 1 urządzenia RU o połowie szerokości w 1 przestrzeni RU o standardowej szerokości
Specs
DIGITAL ENGINE
Processor
32 bit, 44.1/ 48 / 88.2 / 96 kHz
AUDIO CONVERTERS
Sampling rate
44.1/ 48 / 88.2 / 96 kHz - TBC
Resolution
24 bit AKM
Latency
1ms (fs = 48kHz)
Frequency response
5Hz to 24kHz (-3dB)
Dynamic range
AD:110dB; DA: 115dB
ANALOGUE AUDIO INPUT PORTS
Number of input ports
4, MIC/LINE
Connection type
Phoenix connector (Symmetrical)
Input sensitivity
-50dBV to +10dBV in 0.5dB step
Input impedanc
Balanced, >4kΩ
Max input level
+27dBV = +30dBu
THD + Noise
THD+Noise @ 1kHz, 0dBV input (line) <0.004%
THD+Noise @ 1kHz, -40dBV input (mic.) <0.008%
CMRR
65dB typ.
Phantom power
+18VDC, 5mA max. software switched
ANALOGUE AUDIO OUTPUT PORTS
Number of output ports
4, Line
Connection type
Phoenix connector (Symmetrical)
Max output level
+18dBV = +21dBu
Crosstalk
Better than 90dB (100dB typ.)
AUDIO OVER IP
Protocols
Dante™ / AES67
Number of digital input ports
4
Number of digital output ports
4
Interfaces
1 x RJ45
CONNECTIVITY
Ethernet
1, RJ-45. Ethernet Base-Tx 10/100Mb; Auto X-Over CAT5 up to 100m
Programing and control
EclerNet manager (software) from v3.05r2 version
REMOTE CONTROL CONNECTIONS
Digital remote controls
8, Euroblock connector
GPIs
4, from 0 to 10VDC or TTL level
GPOs
4, 3 poles isolated relay; 1A, 48 VDC max
ELECTRICAL
Power supply
DC supply ± 24 VDC
AC mains requirement
100-240VAC + External PSU 24VDC
AC mains connector
TBC
Power consumption
6.5 W
PHYSICAL
Operating temperature
Min: -10°C ; 14°F
Max: 40°C ; 104°F
Operating humidity
<85% HR
Storage temperature
Min: -10°C ; 14°F
Max: 40°C ; 104°F
Storage humidity
<90% HR
Installation options
19" rack format (1RU)
Included accessories
Rack-mount kit included: 1UHRMKIT + PUM3 Rack-mount accessories to mount 2 half-width RU devices in 1 standard width RU space or to mount 1 half- width RU device in 1 standard width RU space
Optional accessories
WPa series control panels for remote control
Dimensions
241 x 44 x 152 mm / 9.49 x 1.73 x 5.98 in. (WxHxD)
Weight
1.1 kg / 2.43 lb
Shipping dimensions
220 x 50 x 410 mm / 8.66 x 1.97 x 16.14 in. (WxHxD)
Shipping weight
1.4 kg / 3.09 lb
