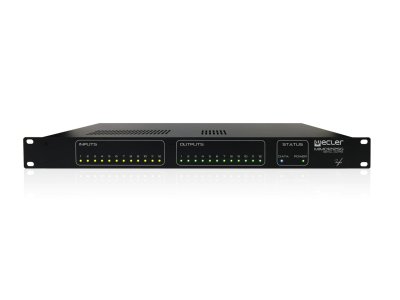

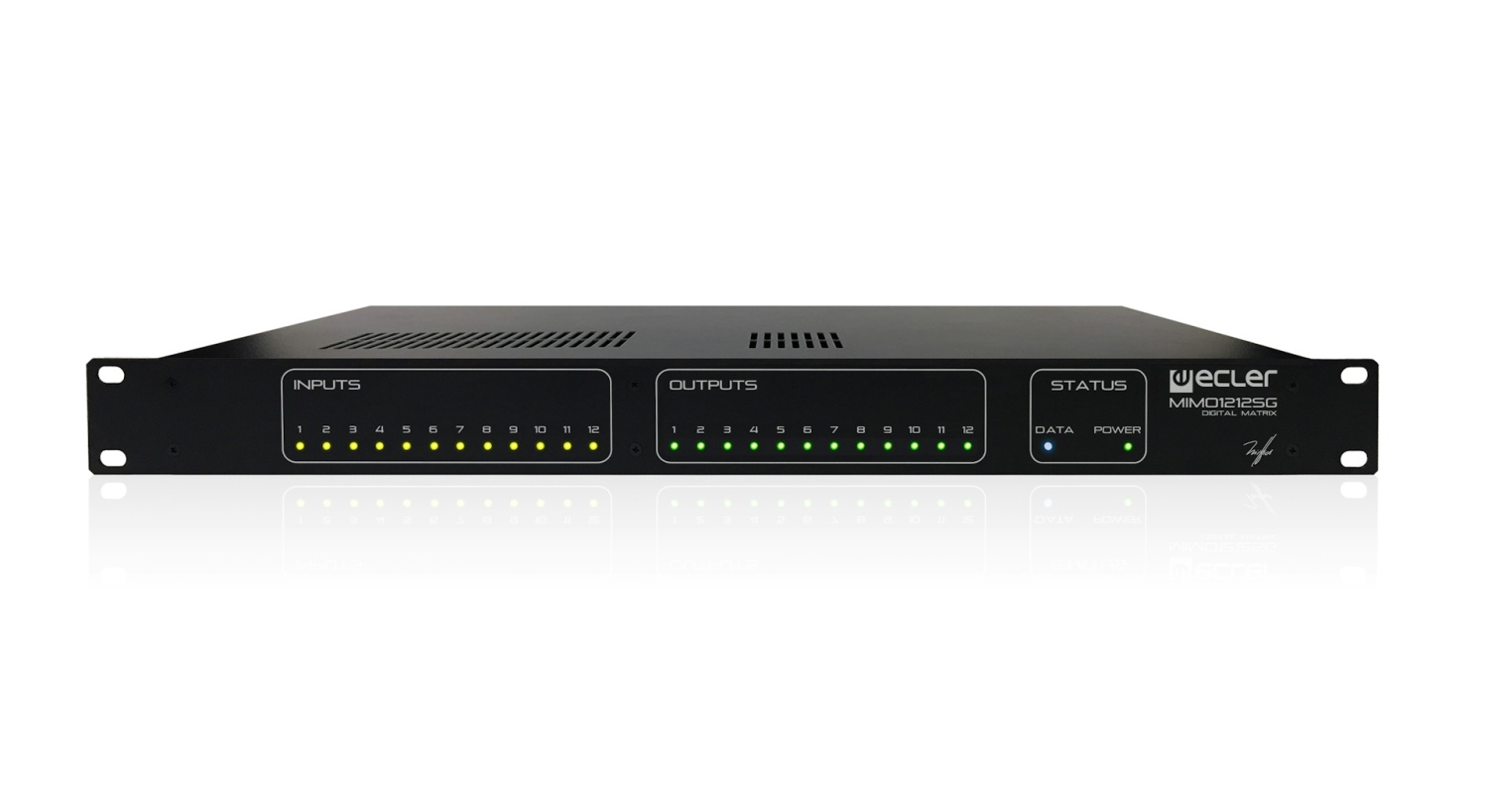

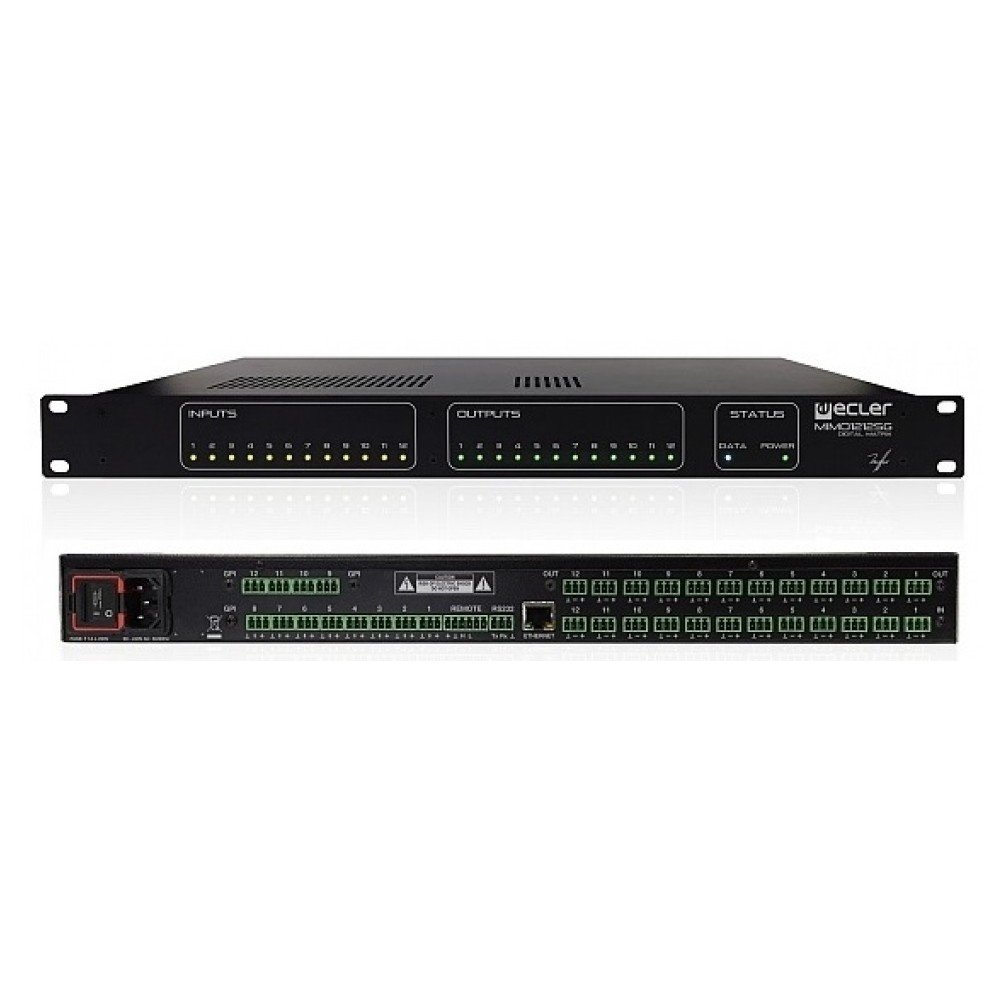

Ecler MIMO1212 SG Matrycowy cyfrowy mikser instalacyjny
Matrycowy cyfrowy mikser instalacyjny z 12 wejściami i 12 wyjściami. W pełni programowalny i
sterowany za pomocą oprogramowania EclerNet Manager. Kompatybilny z protokołem TP-NET.
Przetwarzanie DSP.
Cechy:
- Matryca cyfrowa 12x12 (bez możliwości rozbudowy)
- W pełni programowalny i sterowany za pomocą oprogramowania EclerNet
- System zdalnego sterowania UCP (User Control Panels), kompatybilny z WPNETTOUCH i urządzeniami innych producentów, takimi jak komputery, tablety, smartfony itp.
- Kompatybilny z protokołem TP-NET, do integracji systemów sterowania innych firm
- Przetwarzanie DSP: generator sygnału, opóźnienia, w pełni parametryczne filtry EQ na wejściach i wyjściach, bramka szumów wejściowych, poziom, wyciszenie, faza, mierniki vu, kompresor/limiter na wyjściach, przywoływanie i wyciszanie (priorytet i nadrzędność), wirtualne i fizyczne stacje przywoławcze zarządzanie, zapisywanie i odzyskiwanie ustawień wstępnych, wyzwalanie zaplanowanych zdarzeń itp.
- Funkcja FREQUENCY SHIFTER zapobiegająca sprzężeniu akustycznemu, dostępna na 4 wejściach
- Panele sterowania kompatybilne z WPNET4KV i WPNET8K (przy użyciu specjalnego oprogramowania sprzętowego kompatybilnego retro).
DIGITAL ENGINE
Processor
2 x 32/64bit
AUDIO CONVERTERS
Sampling rate
48kHz
Resolution
24bit AKM
Latency
<3.2ms
Frequency response
5Hz to 24kHz (-3dB)
Dynamic range
AD:110dB, DA: 115dB
ANALOGUE AUDIO INPUT PORTS
Number of input ports
12, Mic/Line
Connection type
Terminal block (symmetrical)
Input sensitivity
-50dBV to +10dBV in 0.5dB step
Input impedanc
Balanced, >4kΩ
Max input level
+27dBV = +30dBu
THD + Noise
THD+Noise @ 1kHz, 0dBV input (line) <0.004%
THD+Noise @ 1kHz, -40dBV input (mic.) <0.008%
CMRR
65dB typ.
Phantom power
+42VDC, 5mA max. software switched
ANALOGUE AUDIO OUTPUT PORTS
Number of output ports
12, Line
Connection type
Terminal block (symmetrical)
Max output level
+18dBV = +21dBu
Crosstalk
Better than 90dB (100dB typ.)
CONNECTIVITY
Ethernet
1 RJ45, Ethernet Base-Tx 10/100Mb Auto X-Over CAT5 up to 100m.
Serial port
RS-232
Programing and control
EclerNet manager (software) from v3.03r4 version, TPNET, UCP control panels
REMOTE CONTROL CONNECTIONS
Digital remote controls
Remote Bus: Over twisted pairs; up to 1km (see specific specs.)
GPIs
12, from 0 to 10VDC or TTL level
REAL-TIME CLOCK
Retention time
100 hours approx. (ambient temperature dependant)
Accuracy
±1 minute / month
ELECTRICAL
Secondary power supply
+12VDC, 0,6A. max. (short circuit protected)
AC mains requirement
90-264VAC @ 47-63Hz
AC mains connector
IEC mains socket connector
Power consumption
75VA
PHYSICAL
Operating temperature
Min: -10°C ; 14°F
Max: 40°C ; 104°F
Operating humidity
<85% HR
Storage temperature
Min: -10°C ; 14°F
Max: 40°C ; 104°F
Storage humidity
<90% HR
Installation options
19" rack format (1RU)
Optional accessories
WPa series control panels, WPTOUCH, MPAGE16
Dimensions
482.6 x 44 x 253 mm / 19 x 1.73 x 9.96 in. (WxHxD)
Weight
3.2 kg / 7.05 lb
Shipping dimensions
590 x 70 x 380 mm / 23.23 x 2.76 x 14.96 in. (WxHxD)
Shipping weight
4.5 kg / 9.92 lb
