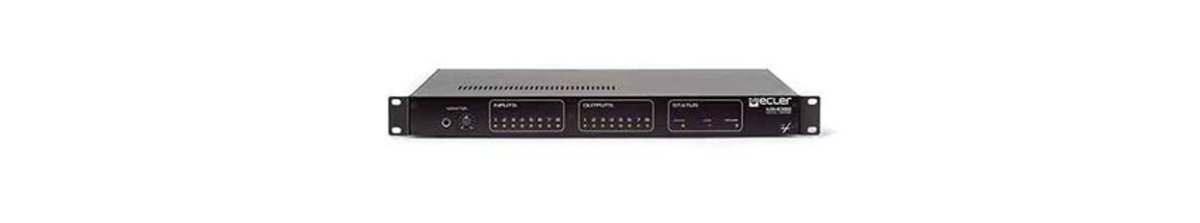

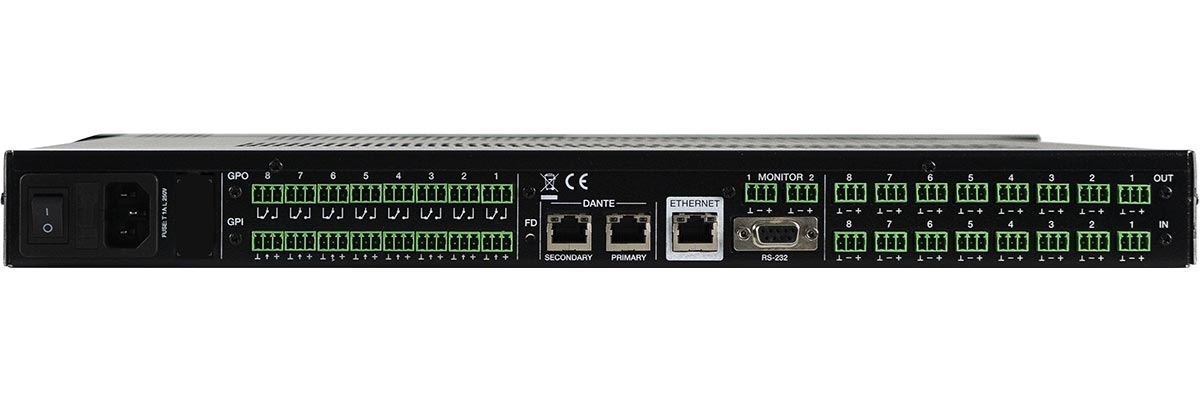

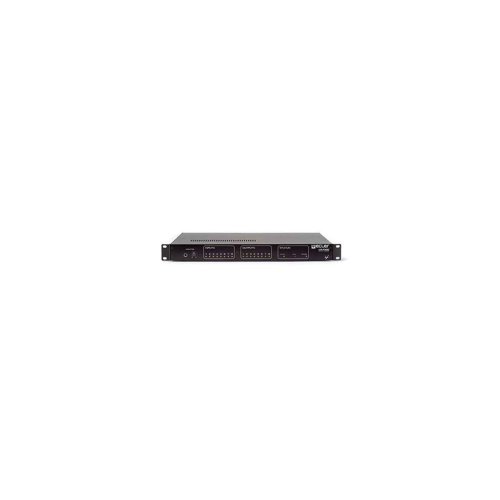

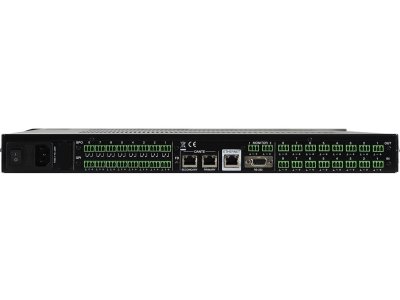

Ecler MIMO7272DN Cyfrowa matryca
Cyfrowa matryca 64x64 posiadająca 72 wejścia i 72 wyjścia (8 wejść analogowych, 8 wyjść
analogowych, 64 wejścia Dante TM i 64 wyjścia Dante TM). Wykorzystując technologię Audio over IP, MIMO7272DN umożliwia transmisję sygnału za pomocą lokalnej sieci Ethernet. Może być łączone z akcesoriami z serii WPNET podłączanymi do tej samej sieci Ethernet. MIMO4040DN wykonuje także projekty EclerNet, ponieważ może działać jako serwer UCP. Wymiary 482,6 x 44 x 266,5 mm. Waga 3,25 kg.
Cechy
- Tylko oprogramowanie STANDARD (nie jest dostępne oprogramowanie KONFERENCYJNE)
- Dostępne porty wejściowe/wyjściowe audio 72x72
- 64 kanały wejściowe x 64 kanały wyjściowe, cyfrowa matryca natywna audio
- 8 analogowych wejść audio MIC/LINE
- 8 analogowych wyjść audio LINE
- 64 cyfrowe kanały wejściowe Dante™/AES67
- 64 cyfrowe kanały wyjściowe Dante™/AES67
- 8 portów GPI
- 8 portów GPO
- 2 interfejsy Dante™ (pierwotny i wtórny), dostępne do konfiguracji redundantnych sieci Dante™
- 1 Ethernetowy interfejs programowania i sterowania (centrale alarmowe serii EclerNet, UCP, TP-NET i WPNET)
- 1 port szeregowy sterowania, RS-232 (TP-NET)
- Wbudowany menedżer projektu i serwer zintegrowanych paneli UCP projektu
- Podłączenie wszystkich urządzeń peryferyjnych bezpośrednio przez sieć EtherNet i bez lokalnego okablowania (piloty serii WPNET, stacja przywoławcza PAGENETDN, panel ścienny WP22DN, interfejs Dante™/AES67 itp.)
DIGITAL ENGINE
Processor
Quad core 64bits 1GHz
AUDIO CONVERTERS
Sampling rate
48 kHz
Resolution
24 bit
Latency
Frequency response
5Hz to 24kHz (-3dB)
Dynamic range
AD:110dB, DA: 115dB
ANALOGUE AUDIO INPUT PORTS
Number of input ports
8, Mic/Line
Connection type
Terminal block (symmetrical)
Input sensitivity
-50dBV to +10dBV in 0.5dB steps
Input impedanc
Balanced, >4kΩ
Max input level
+27dBV = +30dBu
THD + Noise
THD+Noise @ 1kHz, 0dBV input (line) <0.004%
THD+Noise @ 1kHz, -40dBV input (mic.) <0.008%
CMRR
65dB typ.
Phantom power
+42VDC, 5mA max. software switched
ANALOGUE AUDIO OUTPUT PORTS
Number of output ports
8 Line
Connection type
Terminal block (symmetrical)
Max output level
+18dBV = +21dBu
Crosstalk
Better than 90dB (100dB typ.)
ANALOGUE MONITOR PORTS
Number of monitor output ports
2
Connection type
Terminal block (symmetrical)
Headphones
Jack 1/4 (>200mW/200Ω)
AUDIO OVER IP
Protocols
Dante™/AES67
Number of digital input ports
64
Number of digital output ports
64
Interfaces
2 x RJ45 (Primary / Secondary)
CONNECTIVITY
Ethernet
Ethernet Base-Tx 10 /100Mb, 1GB Auto X-Over CAT5e or better
Serial port
RS-232, DB9 connector
Programing and control
EclerNet manager (software) from v6.00, TPNET, UCP and WPNET series control panels
REMOTE CONTROL CONNECTIONS
GPIs
8, from 0 to 12VDC or TTL level
GPOs
8, 3 poles isolated relay; 1A, 48VDC max.
REAL-TIME CLOCK
Retention time
> 3 months
ELECTRICAL
Power supply
PoE DC supply
Secondary power supply
+12VDC, 1.2A max. (short circuit protected)
AC mains requirement
90-264VCA 47-63Hz
AC mains connector
IEC mains socket connector
Power consumption
30VA
PHYSICAL
Operating temperature
Min: -10°C ; 14°F
Max: 40°C ; 104°F
Operating humidity
<85% HR
Storage temperature
Min: -10°C ; 14°F
Max: 40°C ; 104°F
Storage humidity
<90% HR
Installation options
19" rack format (1RU)
Optional accessories
WPNET series, WPNETTOUCH, PAGENETDN digital control stations
Dimensions
482.6 x 44 x 253 mm / 19 x 1.73 x 9.96 in. (WxHxD)
Weight
3.25 kg / 7.17 lb
Shipping dimensions
70 x 590 x 380 mm / 2.76 x 23.23 x 14.96 in. (WxHxD)
Shipping weight
4.5 kg / 9.92 lb
