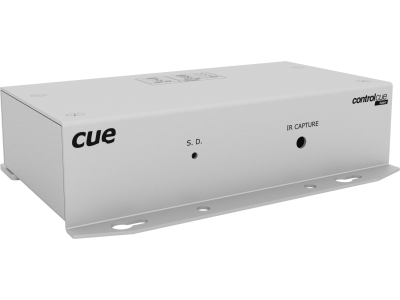

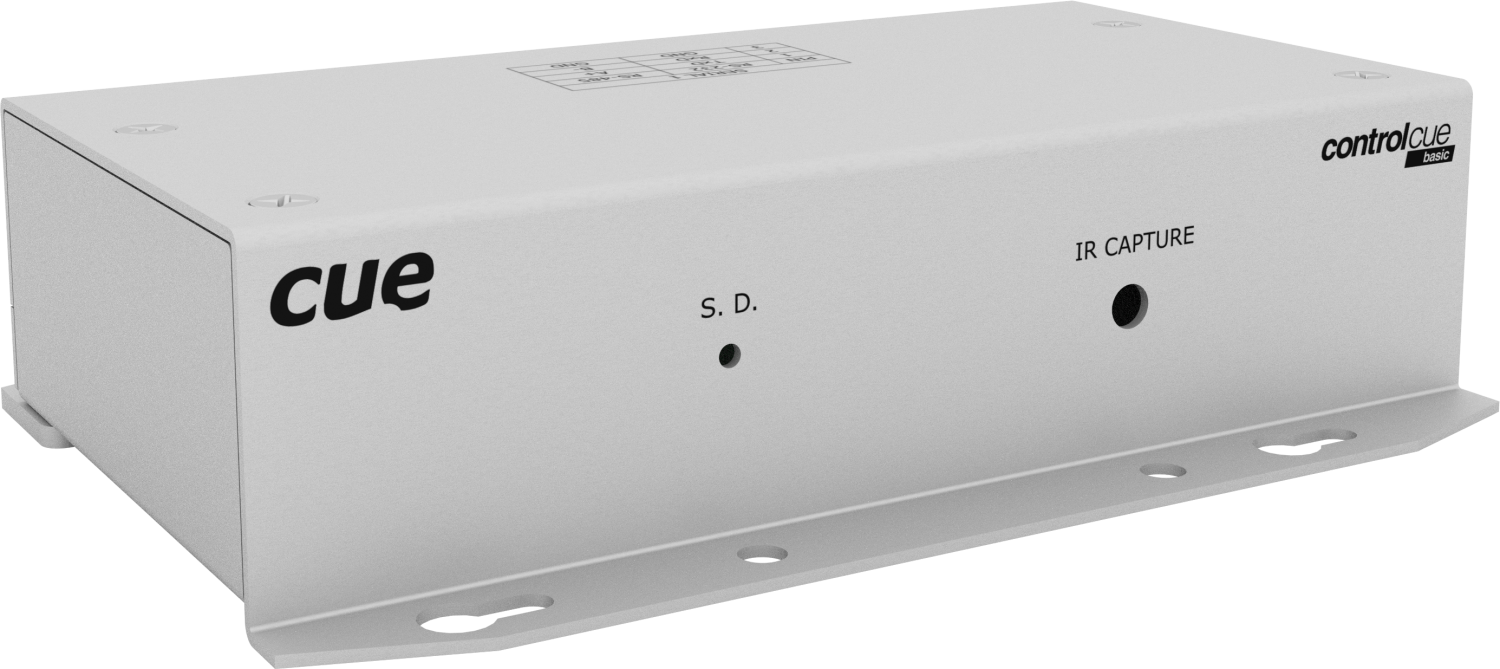

CUE controlCUE-basic CS0552 Kontroler
Główne cechy
1x Wired 10/100 BaseT LAN for system communication and for
IP control port
1x
Keypad port
1x
Bi-directional RS-232/485 port
1x
Sensor port
4x
Universal port
2x
Low-voltage relay
- Czujnik przechwytywania kodu IR
- Platforma procesorowa ARM®
- Wewnętrzna pamięć RAM 256 MB, flash 256 MB
- Wbudowany zegar czasu rzeczywistego
- Zasilacz typu Power over Ethernet
- Kompaktowa obudowa do montażu powierzchniowego lub wolnostojąca, metalowa
- Strony internetowe serwera WWW i administratora do konfiguracji
- Prosta konfiguracja dla łatwej konfiguracji bez programowania
controlCUE-basic to w pełni funkcjonalny sterownik IP z jednym portem klawiatury, jednym dwukierunkowym portem szeregowym RS-232/485, jednym portem czujnika obecności, czterema portami uniwersalnymi i dwoma przekaźnikami niskiego napięcia.
Każdy port uniwersalny może być używany jako wejście lub wyjście cyfrowe, wyjście szeregowe RS-232, a także wyjście podczerwieni. Kontroler pracuje jako w pełni programowalna jednostka autonomiczna i współpracuje z ośmioprzyciskową klawiaturą klawiaturową CUE-55 oraz innymi centralami i panelami dotykowymi CUE. Kontroler przechowuje datę i godzinę za pomocą wbudowanego zegara czasu rzeczywistego (RTC), umożliwiając w ten sposób szeroką gamę aplikacji do planowania rozproszonego. Jednokablowe połączenie Ethernet zapewnia łatwą integrację z siecią. Kontroler jest wyposażony w technologię Power over Ethernet (PoE), która umożliwia przesyłanie danych i zasilania za pomocą kabla sieciowego Ethernet. Kontroler można łatwo zainstalować na dowolnej powierzchni. Kontroler ten jest wyposażony w serwer WWW i umożliwia konfigurację poprzez standardową przeglądarkę internetową.
Programowanie jednostek opiera się na standardowym narzędziu programistycznym CUE Cue Visual Composer.
Schematy zastosowań
Prosty system sterowania
- Prosty i ekonomiczny pakiet sterowania
- Intuicyjny interfejs użytkownika zapewniany przez klawiaturęCUE-55
- Idealne rozwiązanie do sterowania AV, a także do kontroli środowiska
- Nadaje się do sal konferencyjnych, sal konferencyjnych, sal lekcyjnych itp.
Wiele klawiatur
- Więcej klawiatur podłączonych do jednego kontrolera
- Można używać wszystkich klawiatur podłączonych poprzez RS-485, 4-żyłowy płaski przewód telefoniczny lub kabel CATx
- Więcej klawiatur w pomieszczeniu, np. jedna na ścianie, druga na stole
- Odpowiednie rozwiązanie dla automatyki domowej
Specifications
Network
10/100 BaseT Ethernet
802.1X authentication mechanism and Proxy server support Connector - RJ-45

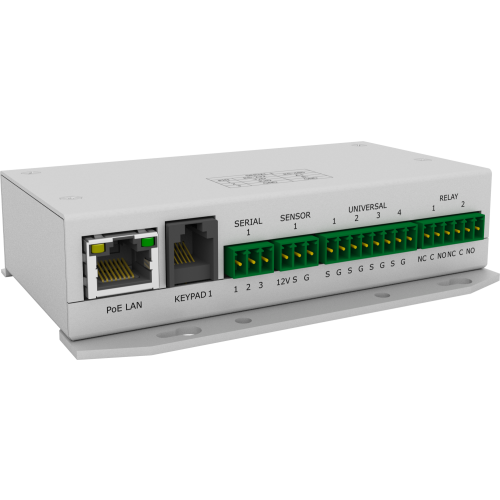

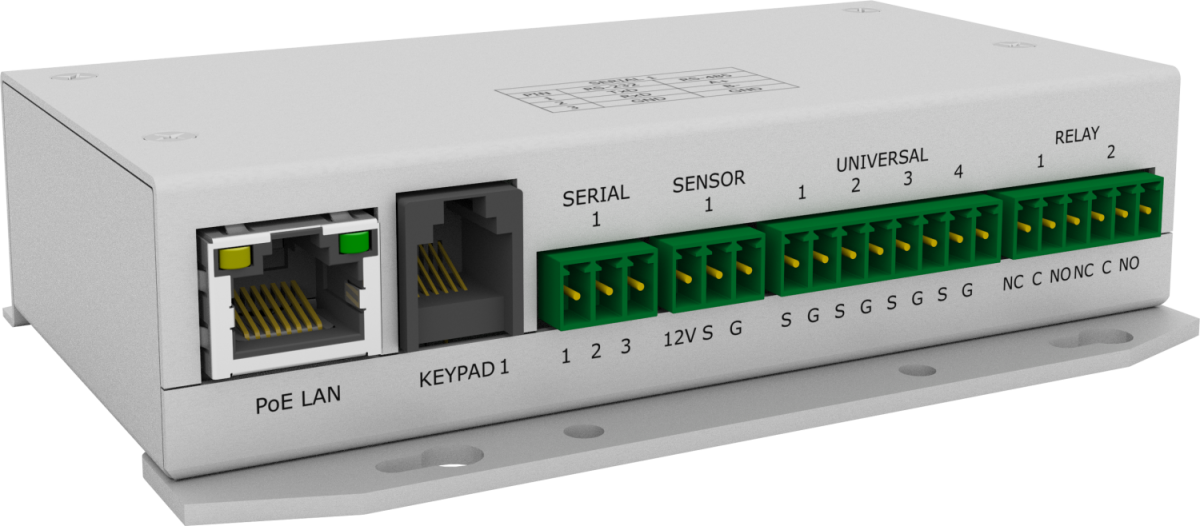

Control ports
1x
IP control port
1x
Keypad port
1x
Bi-directional RS-232/485 port
1x
Sensor port
4x
Universal port
2x
Low-voltage relay
Internal IR sensor
IR code capture
LED indicators
Located on the network connector
Orange Power - indicates power is presented and the unit is ready.
Green Link - indicates network link and activity.
Button
System Default sets the default IP address and password.
Real-time and date
RTC with battery backup
Memory
Internal RAM LPDDR 256 MB
Internal non-volatile flash 256 MB
Software technologies
Admin Web
XPL2 inside
Simple Setup for easy configuration without programming
Power supply
Power over Ethernet (PoE)
IEEE 802.3af / Class 0
Physical
Compact aluminum enclosure
Protection IP20
Dimensions 120 x 30 x 80 mm / 4.7" x 1.2" x 3.2"
Weight 0.2 kg / 0.4 lb
Environment conditions
Operating temperature 10° to 40° C
Storage temperature 0° to 60° C
Relative humidity 10% to 90% non-condensing
Box contents
Controller controlCUE-basic
Connector set
Ethernet cable
Quick Start
