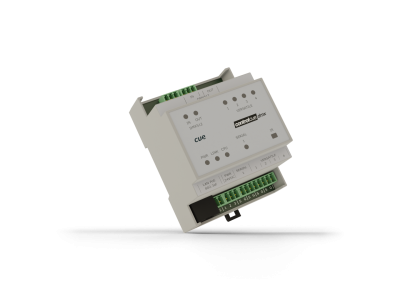

CUE controlCUE-dmx-d CS0456 Kontroler
Kontroler Ethernet IP z portami DMX512, szeregowymi i uniwersalnymi
Kod produktu: CS0456
Główne cechy
Przewodowa sieć LAN 10/100 BaseT
1x
Port sterowania IP
2x
Port DMX512
1x
Dwukierunkowy port RS-232/485
4x
Wszechstronny port
- Platforma procesorowa ARM®
- Wewnętrzna pamięć RAM LPDDR 64 MB, flash 256 MB
- Wbudowany zegar czasu rzeczywistego
- Czujnik przechwytywania kodu IR

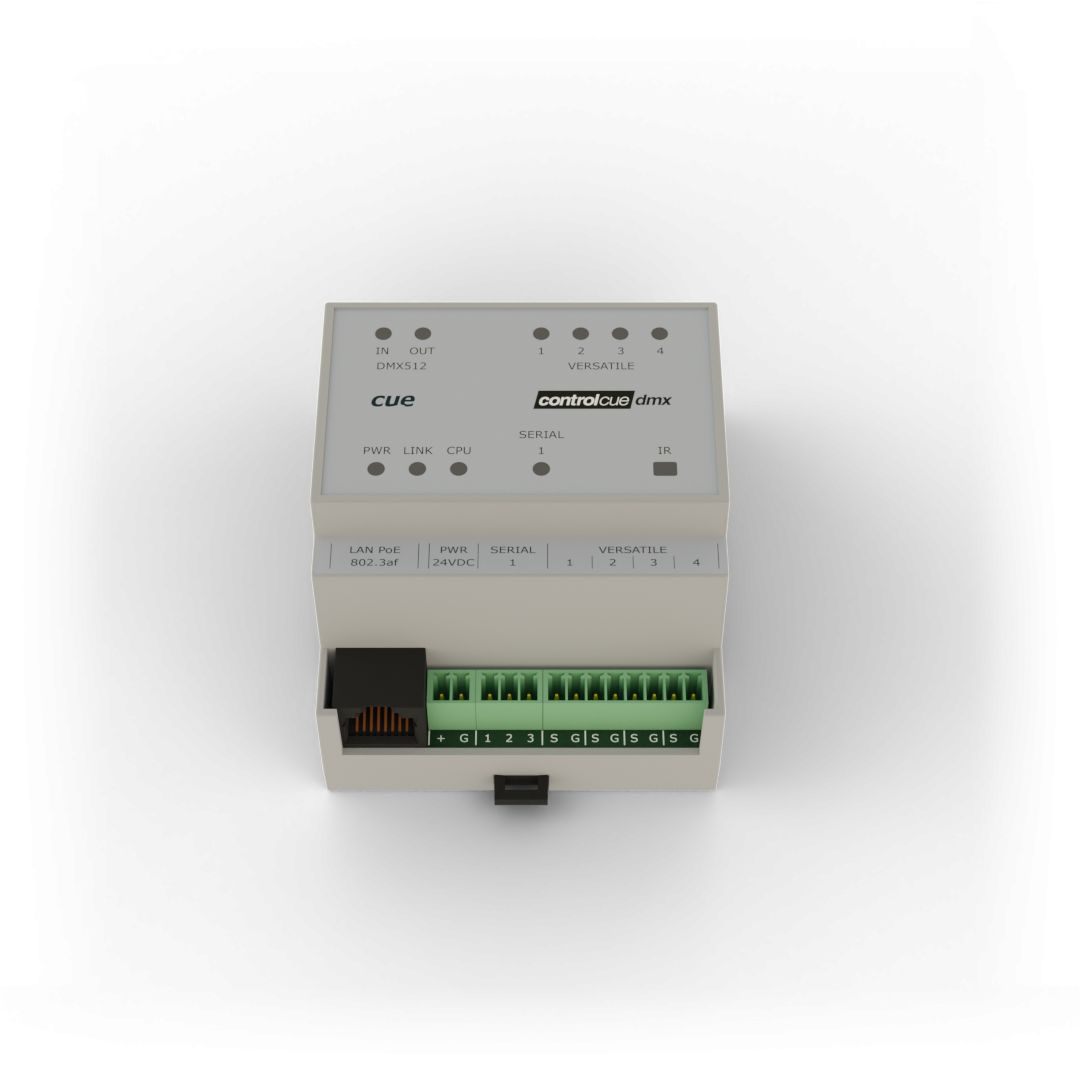

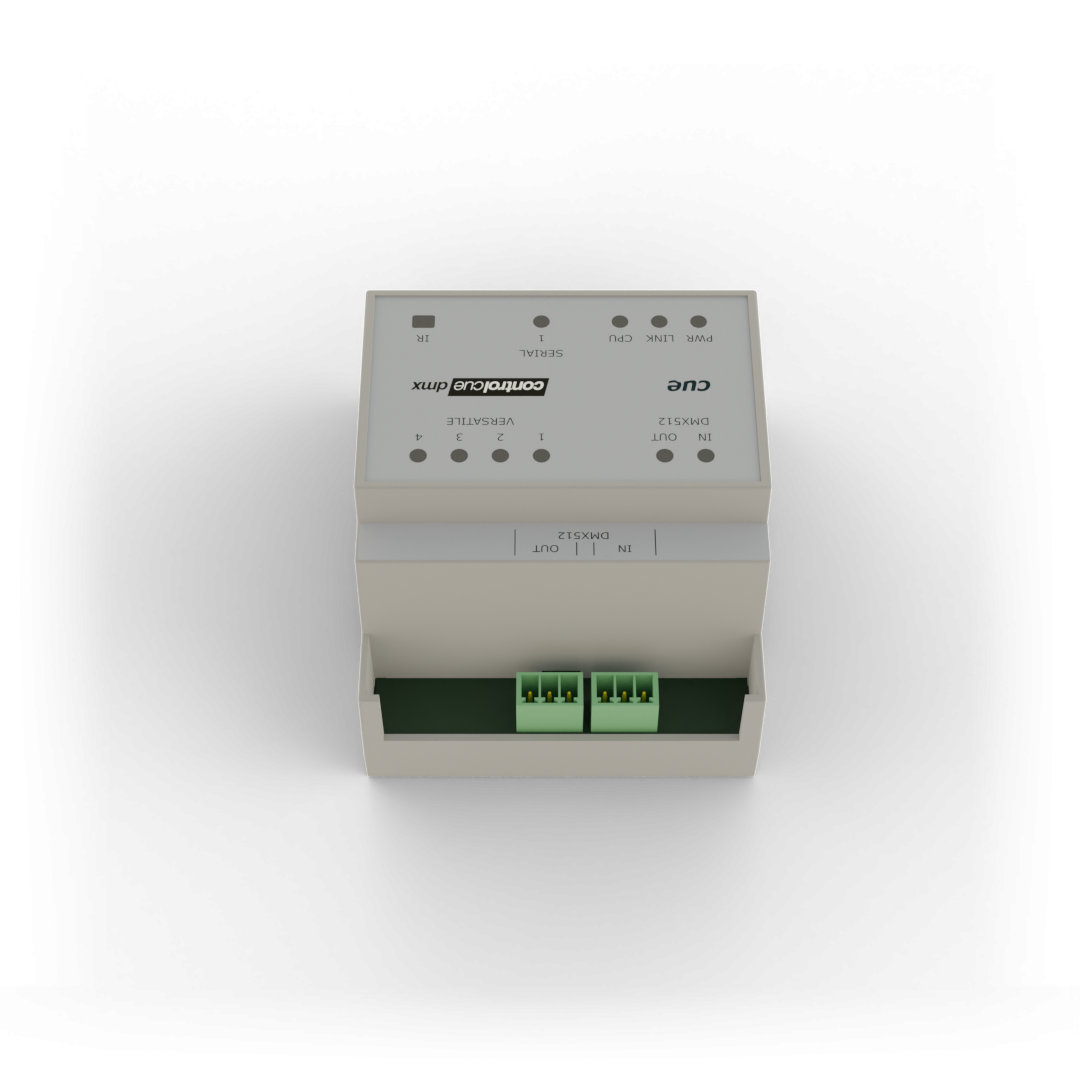

- Wskaźniki na panelu przednim
- Zasilanie przez Ethernet lub zasilanie 24 VDC
- Obudowa z tworzywa sztucznego na szynę DIN, szerokość 4 moduły
- Serwer sieciowy i sieć administracyjna do konfiguracji
controlCUE-dmx-d to w pełni funkcjonalny kontroler IP z dwoma kanałami wejścia/wyjścia DMX512, jednym dwukierunkowym portem RS-232/485 i czterema uniwersalnymi portami. W pełni kompatybilny z panelami dotykowymi CUE, kontroler ten zapewnia połączenie pomiędzy Cue System i magistralą DMX512 i może pracować jako samodzielne urządzenie.
Kontroler ten jest dostarczany w komplecie z serwerem WWW i umożliwia konfigurację poprzez standardową przeglądarkę internetową. Programowanie jednostek opiera się na standardowym narzędziu programistycznym CUE Cue Visual Composer.
Jednokablowe połączenie Ethernet zapewnia łatwą integrację z siecią. Kontroler jest wyposażony w technologię Power over Ethernet (PoE), która umożliwia przesyłanie danych i zasilania za pomocą kabla sieciowego Ethernet.
Kontroler można łatwo zamontować na szynie DIN lub ścianie.
Specifications
Control ports
1x
IP control port
2x
DMX512 port
1x
Bi-directional RS-232/485 port
4x
Versatile port
Internal IR sensor
IR code capture
LED indicators
Blue Power - indicates power is presented and the unit is ready.
Green Link - indicates network link and activity.
Yellow CPU - confirms the system default function is performed.
Green / Red DMX - indicates DMX512 activity.
Green Serial - indicates serial data is being transmitted.
Red Serial - indicates serial data is being received.
Green Versatile - indicates the output is closed.
Yellow Versatile - indicates IR or serial data is being transmitted.
Button
System Default sets the default IP address and password.
Real-time and date
RTC with battery backup
Box contents
Controller controlCUE-dmx-d
Connector set
Ethernet cable
DIN rail compatible power supply 24 VDC / 15 W
Quick Start
