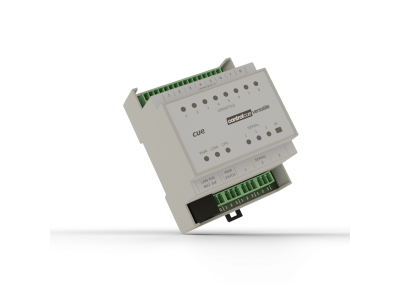

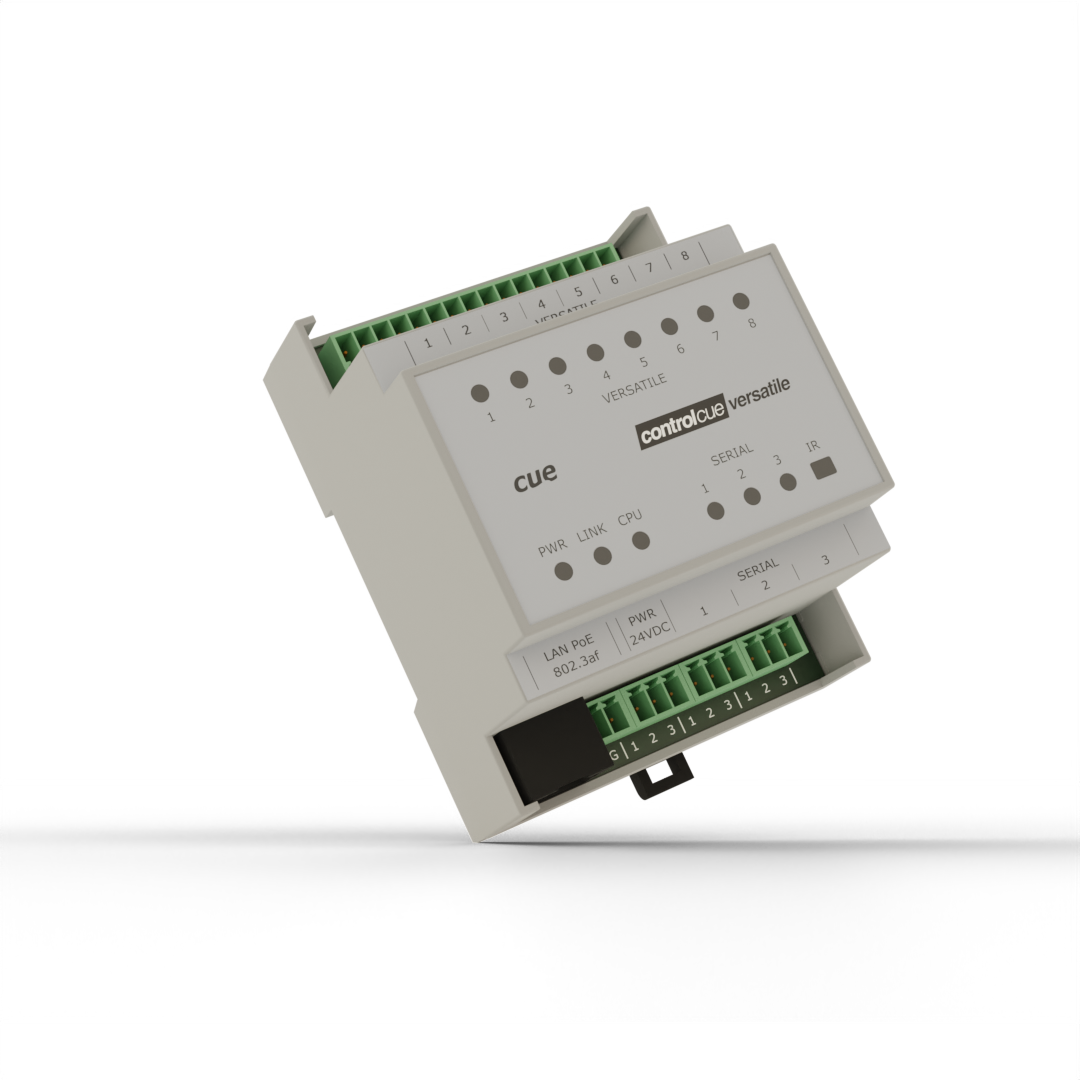

CUE controlCUE-versatile-d CS0453 Kontroler
Kontroler Ethernet IP z portami szeregowymi i uniwersalnymi
Kod produktu: CS0453
Główne cechy
Przewodowa sieć LAN 10/100 BaseT
1x
Port sterowania IP
3x
Dwukierunkowy port RS-232/485
8x
Wszechstronny port
- Platforma procesorowa ARM®
- Wewnętrzna pamięć RAM LPDDR 64 MB, flash 256 MB
- Wbudowany zegar czasu rzeczywistego
- Czujnik przechwytywania kodu IR
- Wskaźniki na panelu przednim
- Zasilanie przez Ethernet lub zasilanie 24 VDC
- Obudowa z tworzywa sztucznego na szynę DIN, szerokość 4 moduły
- Strony internetowe serwera WWW i administratora do konfiguracji
controlCUE-versatile-d to w pełni funkcjonalny kontroler IP z ośmioma uniwersalnymi portami i trzema dwukierunkowymi portami sterującymi RS-232/485. W pełni kompatybilny z panelami dotykowymi CUE, kontroler ten może pracować jako samodzielne urządzenie.
Jednokablowe połączenie Ethernet zapewnia łatwą integrację z siecią. Kontroler jest wyposażony w technologię Power over Ethernet (PoE), która umożliwia przesyłanie danych i zasilania za pomocą kabla sieciowego Ethernet.
Kontroler można łatwo zamontować na szynie DIN lub ścianie.
Kontroler ten jest wyposażony w serwer WWW i umożliwia konfigurację poprzez standardową przeglądarkę internetową. Programowanie jednostek opiera się na standardowym narzędziu programistycznym CUE Cue Visual Composer.
Specifications
Control ports
1x
IP control port
3x
Bi-directional RS-232/485 port
8x
Versatile port
Internal IR sensor
IR code capture

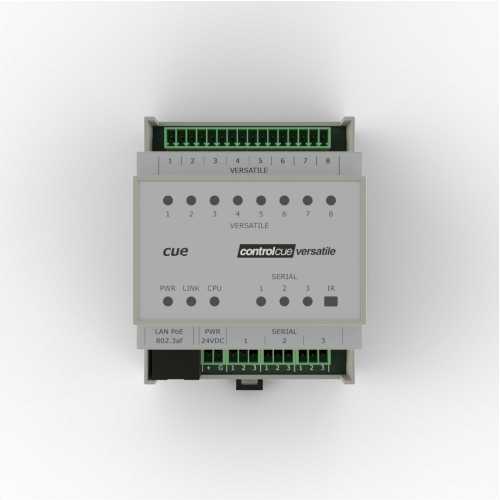

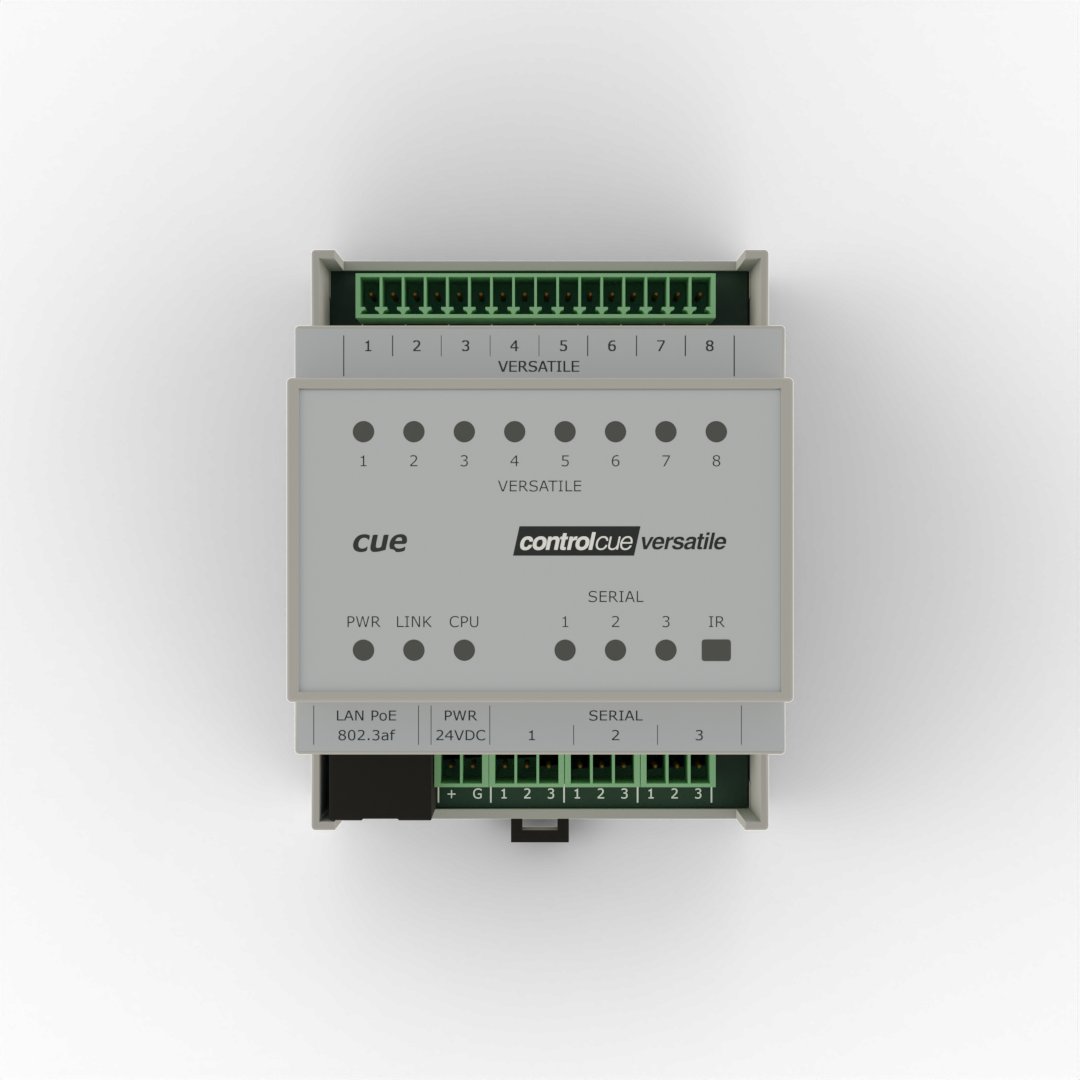

LED indicators
Blue Power - indicates power is presented and the unit is ready.
Green Link - indicates network link and activity.
Yellow CPU - confirms the system default function is performed.
Green Versatile - indicates the output is closed.
Yellow Versatile - indicates IR or serial data is being transmitted.
Green Serial - indicates serial data is being transmitted.
Red Serial - indicates serial data is being received.
Button
System Default sets the default IP address and password.
Real-time and date
RTC with battery backup
Memory
Internal RAM LPDDR 64 MB
Internal non-volatile flash 256 MB
Software technologies
Admin Web
XPL2 inside
System communication
10/100 BaseT Ethernet, RJ-45 connector
Power supply
24 VDC (+/-20%), 3 W, 2-pin 3.5 mm connector
Power over Ethernet, 802.3af compatible
Physical
DIN rail plastic enclosure compatible with DIN EN 50022
Width 4 modules
Dimensions 70 x 90 x 58 mm / 2.8" x 3.5" x 2.3"
Weight 0.2 kg / 0.5 lb
Environment conditions
Operating temperature 10° to 40° C
Storage temperature 0° to 60° C
Relative humidity 10% to 90% non-condensing
Box contents
Controller controlCUE-versatile-d
Connector set
Ethernet cable
DIN rail compatible power supply 24 VDC / 15 W
